Hitachi HA-6800 (1981)

Erhaltungszustand und Fehleranalyse

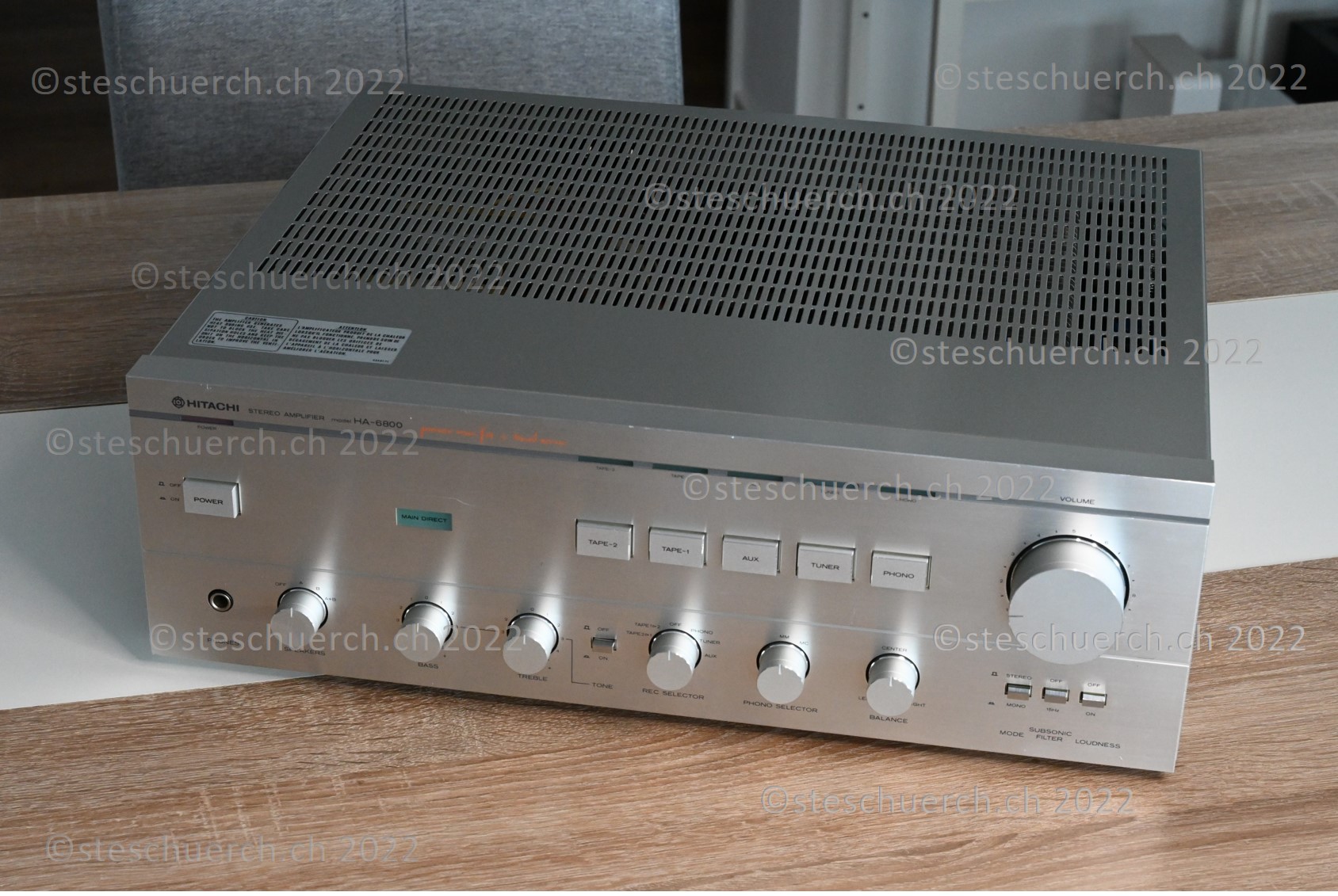

Der Stereo-Verstärker aus den 80er Jahren erinnert mich aufgrund der eckigen Signalanzeigen an einen maschinellen Look, welcher jedoch mit seinem silbernen Glanz optisch keinen aufdringlichen Eindruck erzeugt. Stilbewusst ausgearbeitet sind auch die Knöpfe und Regler mit einer feinen bechromten Zeichnung um die Kanten. Die Knopfe lassen sich angenehm fein bedienen und haben ein mechanisch angenehmes Feedback.

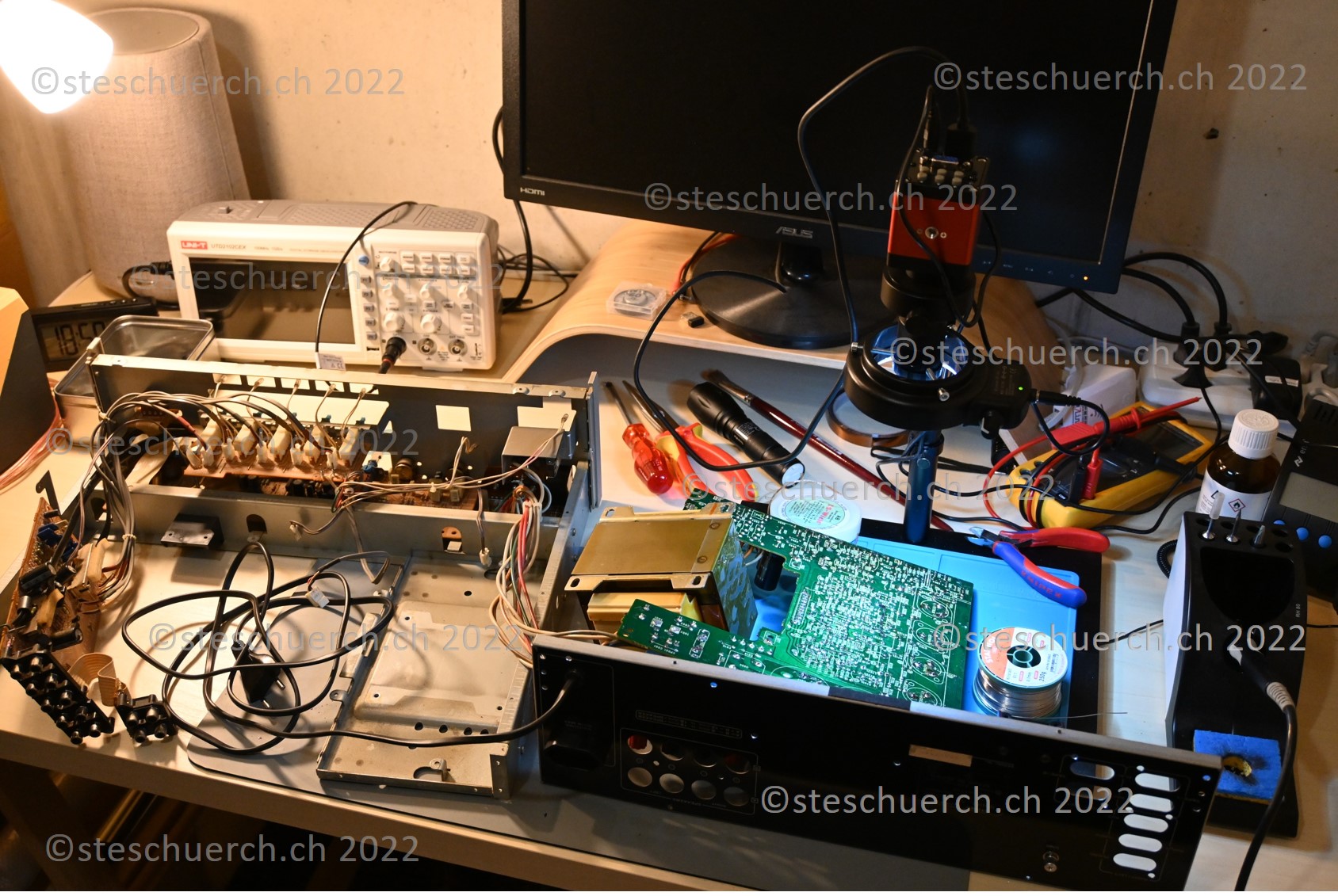

Reparaturenaufnahme

• Schalter und Potentiometer reinigen
• Wackelkontakt der Signallampen beheben
• Indikatorenlampen ersetzen durch LED
• ESR von Kondensatoren prüfen
• Lautsprecheranschlüsse einheitlich ersetzen
• Main-PCB komplett nachlöten und Schutzlack erneuern
• Endstufen-FETs: Kontakte reinigen und Wärmeleitpaste erneuern
• Gehäuse und Heatsink innen entstauben und reinigen
• Abgleich und Prüfung der Schutzschaltungen gemäss Service Manual
• Kontrolle der Heatsink (Heat Loop)
• Gehäuse aussen reinigen

Das Gerät lässt sich einschalten. Allerdings haben die Regler Kontaktmängel und der linke Kanal hat keine Funktion. Hier ist zu untersuchen, ob das Schutzschaltrelais noch einwandfrei funktioniert oder ob ein anderer Fehler vorliegt. Die grünen und roten Anzeigelampen und die Knöpfe für die Signalquelle haben Wackelkontakt. Hier liegt offensichtlich ein Problem in der Speisung vor.

Fehlerbehebung und Restauration

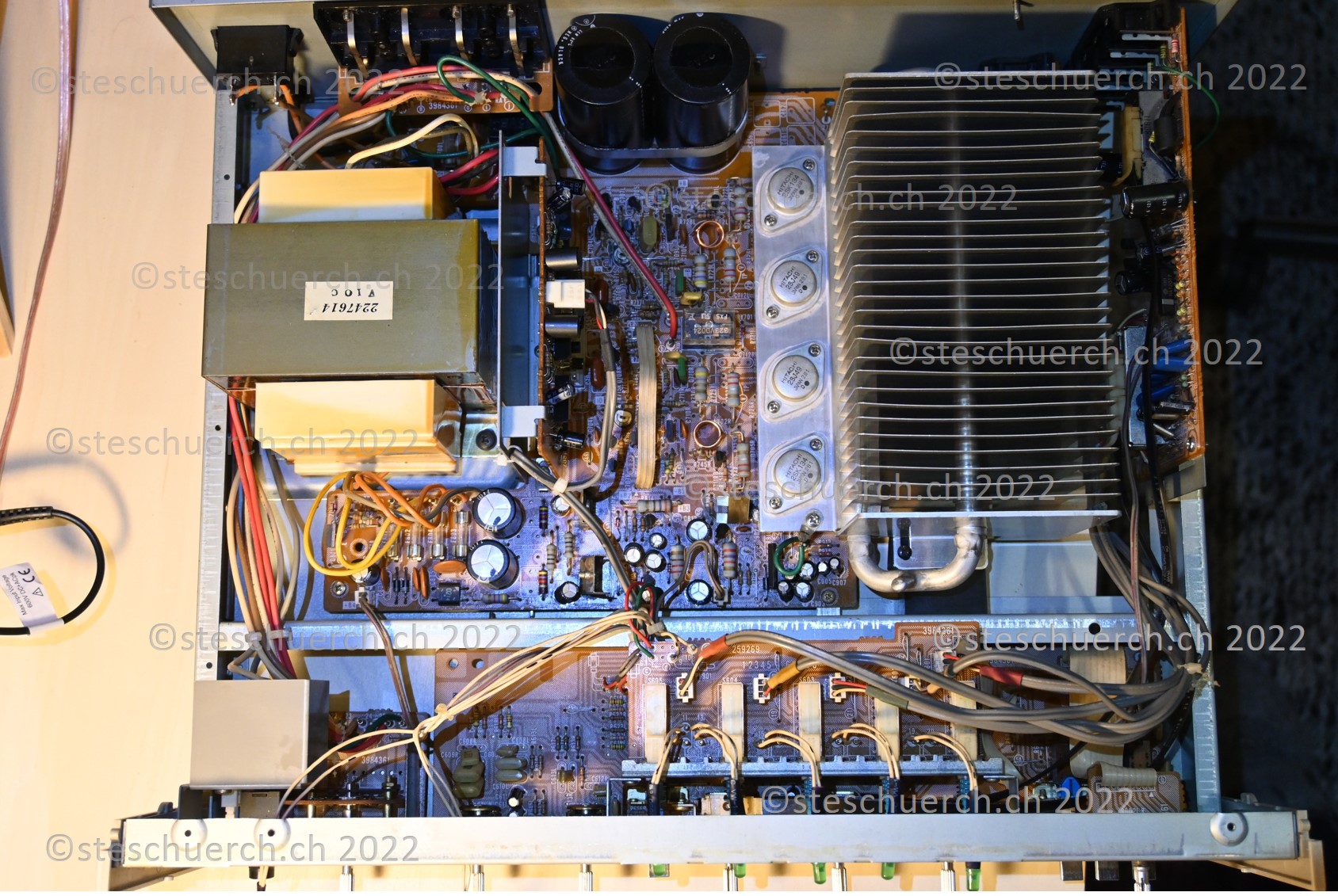

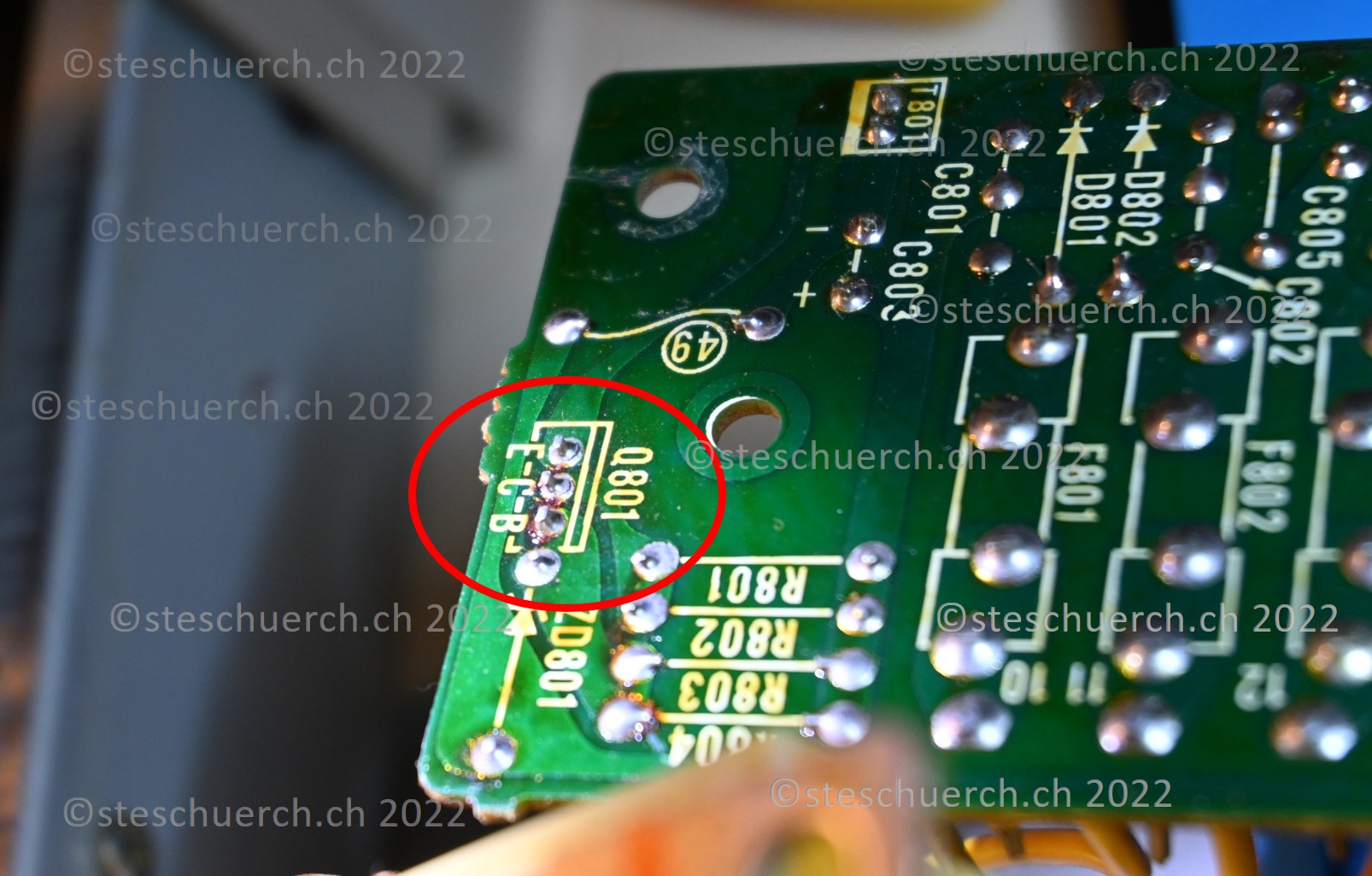

Nach genauer Untersuchung der Hauptplatine ist der Fehler der fehlerhaften Speisung (10.5 V) bald gefunden. Der Transistor auf der Position Q801 für die Spannungsversorung der Lampen hatte kalte Lötstellen. Ich habe den Eindruck, dass hier in den vergangenen Jahrzehnten schon mal nachgelötet wurde. Der Lötvorgang wurde allerdings mit mangelnder Qualität durchgeführt mit zu wenig Hitze und die Rückstände wurden am Ende des Lötens nicht gereinigt. Die Schalter und Potentiometer funktionieren nach der Behandlung mit Kontaktspray nun auch wieder einwandfrei.

Die ganze Hauptplatine wird nachgelötet und wie in der Reparaturliste aufgenommen wurde, am Ende des Lötvorgangs den alten Schutzlack entfernt und die Platine mit neuem Lack beschichtet. Die Beschichtung ist mit einer Auftragung bis 40 µm dick, was als Korrosionsschutz absolut ausreicht. Der Kühlkörper wird gründlich gereinigt und die Wärmeleitpaste der FETs erneuert.

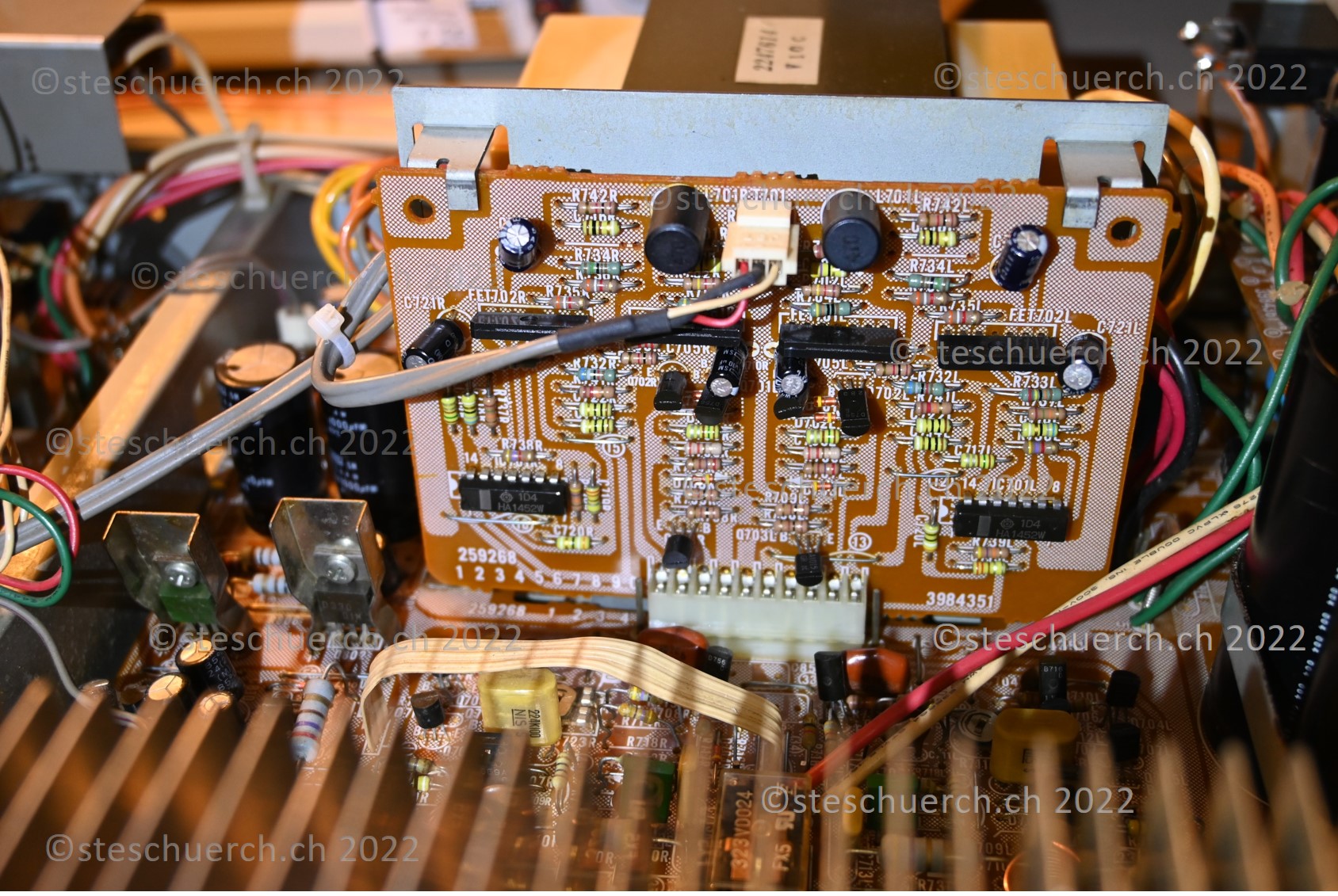

Auch die Vorverstärkerplatine wurde überprüft und einige Lötstellen nachgelötet, neu gelötet wurden damit auch die 2 Kanal Audiovorverstärker-IC's "HA1452W" und die Dual-FET Stufen des Typs "µPA68H (L, M)" auf den Positionen FET701 und FET702.

Endergebnis

Alle Reparaturen konnten erfolgreich abgeschlossen werden. Die auf LED ersetzten Signallampen funktionieren auch wieder. Einige Lampen des Audioquellenumschalters waren übrigens nebst der fehlerhaften Versorgungspannung auch defekt. Nun sind auch keine Kontaktprobleme mehr bei den Schaltern und Potentiometer vorhanden. Alle Kondensatoren sind noch in einwandfreiem Zustand (ESR).

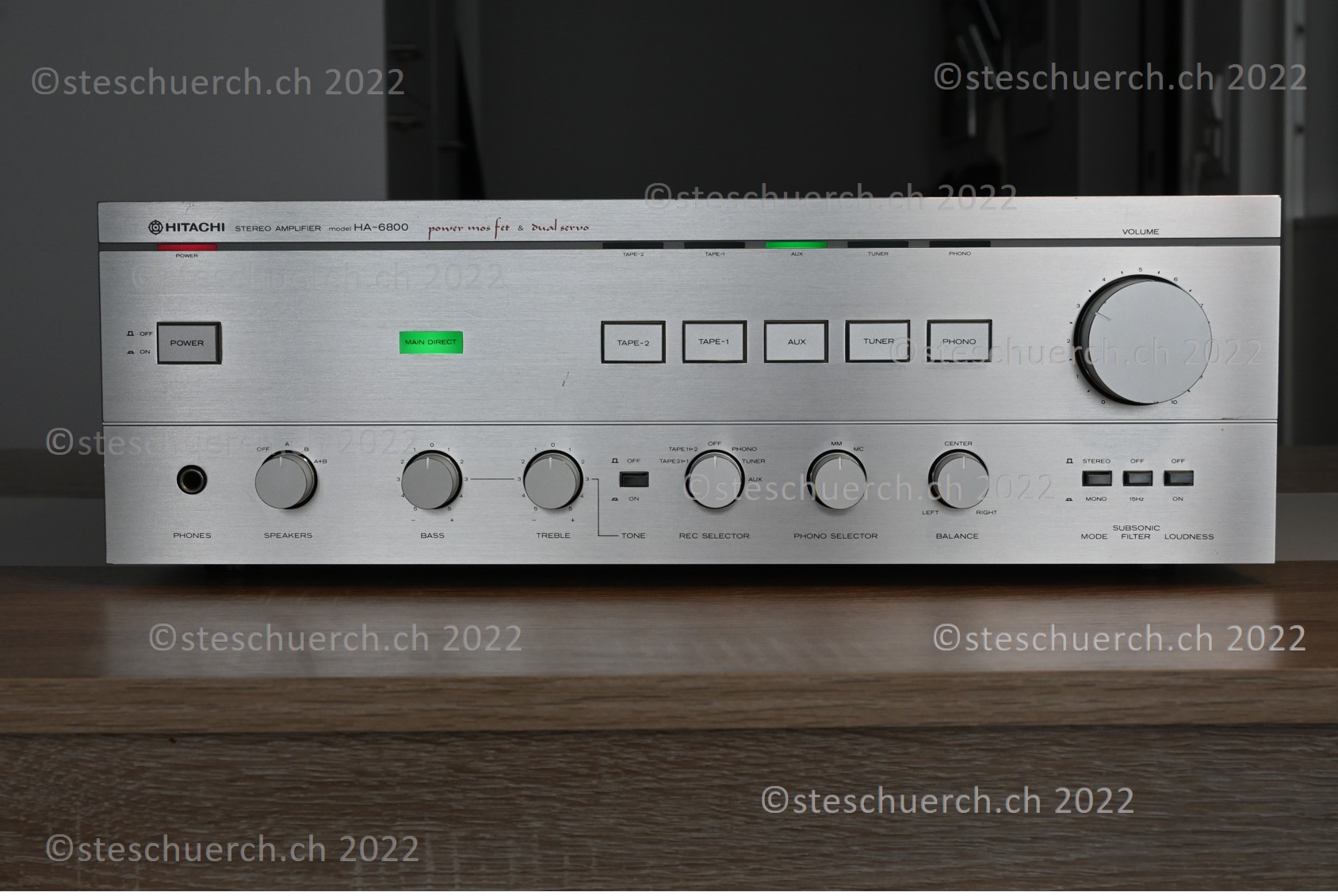

Nach Beendigung der Reparaturarbeiten, Reinigung und Prüfung erstrahlt die gebürstete Alufront wieder frisch und dazu noch im nahezu kratzfreien Zustand. Nach über 4 Jahrzehnten sind etwas Patina und Gebrauchtspuren aber auch kein Problem und machen das Gerät nur noch authentischer 😉.

Der "Main Direct" Schalter erlaubt es, den Klangregelungsschaltkreis bei Bedarf zu verwenden. Dieser hat allerdings keine Verstärkungsfunktion (0 dB). Der Hauptverstärker hat eine Verstärkung von 44 dB.

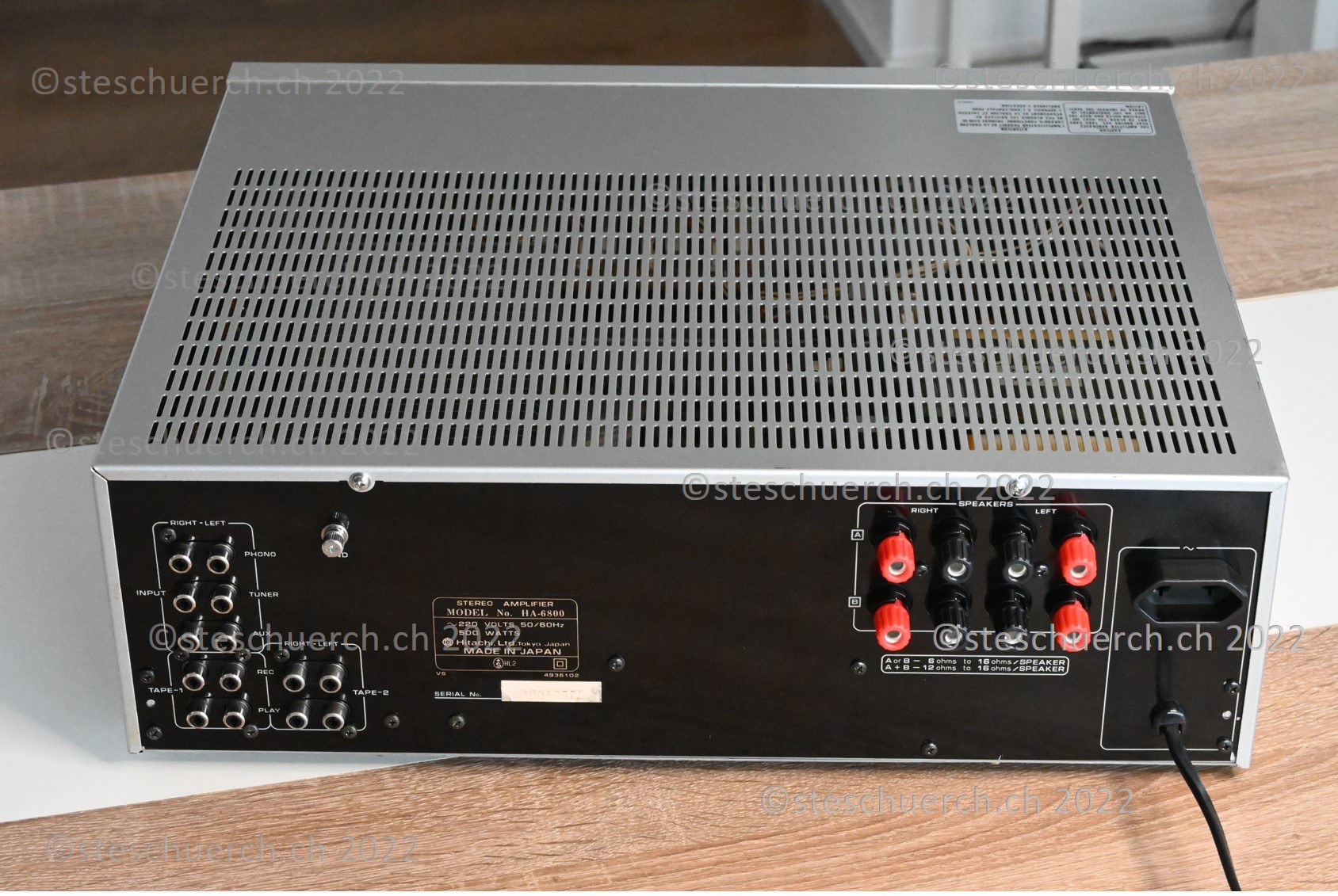

Die Lautsprecheranschlüsse aussen (Rote und schwarze Schrauben) wurden wieder mit einheitlichen Ersatzteilen ersetzt. Die Chinchanschlüsse und Anschlusskontakte wurden gereinigt und mit Korrossionsschutz behandelt.

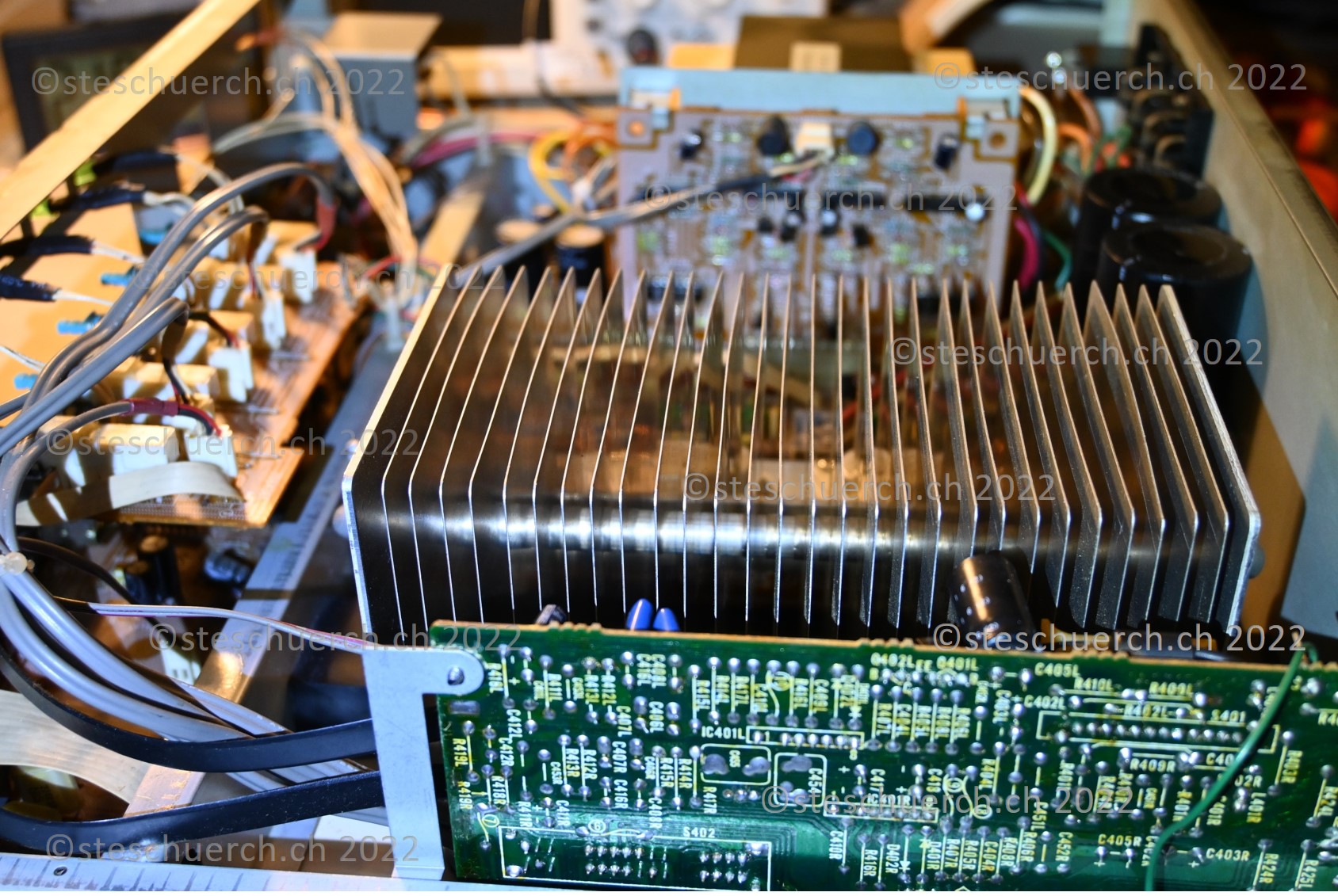

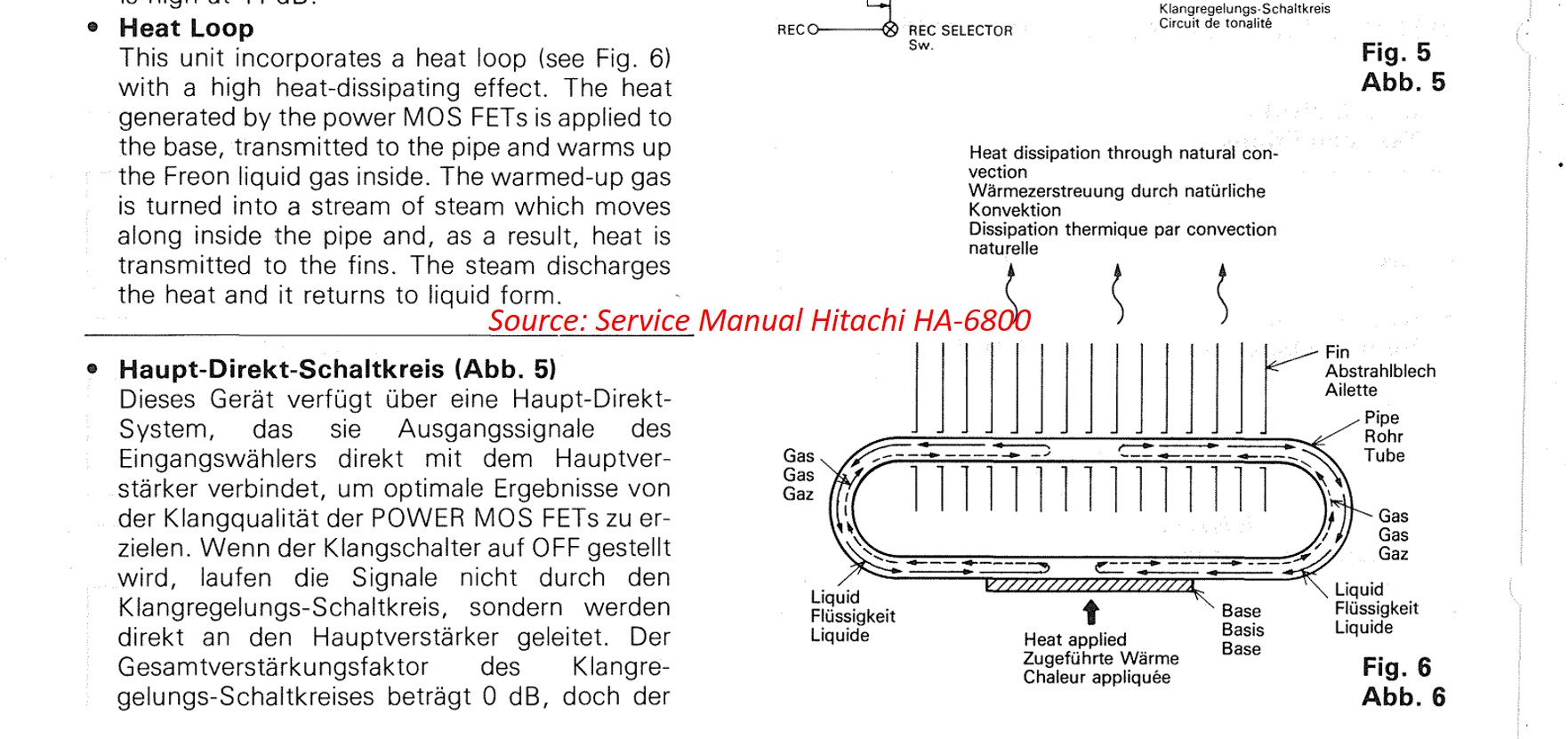

Am Ende möchte ich noch eine ganz einigartige Eigenschaft dieses Verstärkers erwähnen. Nämlich hat der Kühlkörper der beiden Endstufen-FETs ein mit Flüssiggas (Freon) gefüllter Kühlkreis. Die Flüssigkeit wird bei Erwärmung gasförmig und zirkuliert dann im Kühlkreis, welcher so die Wärme schneller abtransportieren kann. Zu erwähnen ist auch, dass das Gerät sehr warm wird, als man es sich vielleicht von heutigen Geräten gewohnt ist. Die Abstände für die Passivkühlung von Verstärkern (10 cm oben und seitlich) sollte hier daher unbedingt eingehalten werden.
